首頁進口晶振諧振器NX5032GA,NX5032GB,NX5032GC晶振,二腳陶瓷面晶振

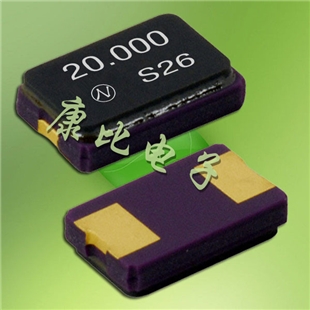

諧振器NX5032GA,NX5032GB,NX5032GC晶振,二腳陶瓷面晶振

產品型號：91495723
頻率：8~49.99MHZ

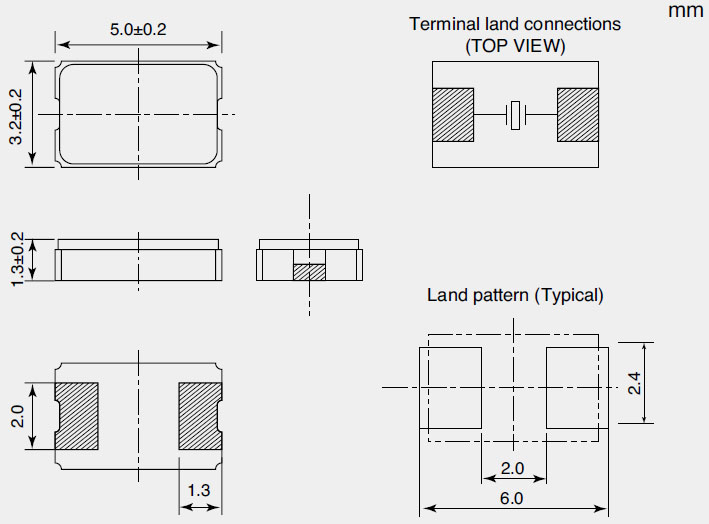

尺寸：5.0*3.2mm
產品介紹：產品廣泛應用于安防監控系統、智能手機、衛星GPS、汽車音響、車載電臺、汽車防盜報警系統、平板電腦、數字電視接收器、電子數碼等高科技行業產品.

諧振器NX5032GA,NX5032GB,NX5032GC晶振,二腳陶瓷面晶振二腳SMD陶瓷面貼片晶振,表面陶瓷封裝,其實是屬于壓電石英晶振,是高可靠的環保性能,嚴格的頻率分選,編帶盤裝,可應用于高速自動貼片機焊接,產品本身設計合理,成本和性能良好,產品被廣泛應用于平板電腦,MP5,數碼相機,USB接口最佳選擇,包含RoHS指令豁免的密封玻璃中的鉛.5032尺寸貼片晶振系列,在生產時就得對每項生產工藝嚴格把關,對每項參數做到標準檢測,有一項不完善都會使晶片的邊緣效應不能去除,而晶片的諧振電阻過大,用在電路中Q值過小,從而電路不能振動或振動不穩定.

型號		NX5032GA
包裝（pcs）		1000
頻率范圍(MHZ)		12 to 150
頻率公差		Max. ±25 ×10-6	Max. ±50 ×10-6	Max. ±100 ×10-6
工作溫度		0 to +70	0 to +85	0 to +85
保存溫度		–55 to +125
電源電壓（V）		+2.5 ± 5 %, +3.3 ± 10 %
電流消耗	Enable (mA)	Max. 60 (Typ. 36) (STAND-BY=VCC or OPEN, RL=50Ω)
	Stand-by (μA)	Max. 30 (STAND-BY=GND)
輸出電壓(V)		VOL : VCC –1.81 to VCC 1.62 (DCcharacteristics)
		VOH : VCC –1.025 to VCC –0.88 (DC characteristics)
上升/下降時間(單位:納秒)		Max. 1 (20 to 80% Waveform)
對稱(%)		45 to 55 (at 50% Waveform)
輸出負載(Ω)		50 (Terminated to VCC–2.0V)
相位抖動		Max. 1 (Offset frequency : 12kHz to 20MHz)

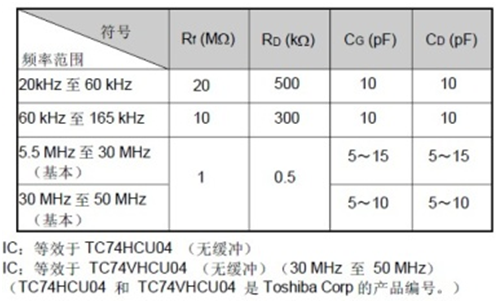

以下是設計振蕩回路:
產品設計人員在設計振蕩回路的注意事項
1. 驅動能力
驅動能力說明振蕩晶體單元所需電功率,其計算公式如下：
　驅動能力 (P) = i2?Re
其中i表示經過晶體單元的電流,
Re表示晶體單元的有效電阻,而且 Re=R1（1+Co/CL）2.

2. 振蕩補償
除非在振蕩電路中提供足夠的負極電阻,否則會增加振蕩啟動時間,或不發生振蕩.為避免該情況發生,請在電路設計時提供足夠的負極電阻.

3. 負載電容

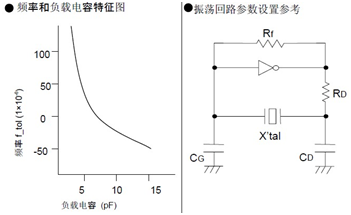

如果振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差,如下圖所示.電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS.
其中CS表示電路的雜散電容.
lspacing=0 cellpadding=0 width="100%" style='width:100.0%;background:white;border-collapse:collapse;mso-yfti-tbllook: 1184'>頻率和負載電容特征圖器

NDK的發展:在美國與中國大陸均設有生產據點,營業與銷售據點包括臺灣臺北、美國、歐洲以及中國大陸等地,客戶遍及汽車產業、消費性電子、信息產業、通信產業與通信基礎產業.NDK電子多年來致力于研發創新,部分核心技術是臺灣業界的領先者,近年來陸續取得石英相關制造技術專利；未來將持續加強開發,以成為全球石英頻控元件領導者之目標邁進.NDK電子以嚴謹的質量管制系統獲得客戶對產品的信賴度,健全的供應鏈管理掌握原材物料的來源,滿足客戶對石英頻率元件的需求.產能：經濟化、規?；?產品：高頻、高精度、輕、薄、短、小.供應鏈：交期短、庫存低.

深圳康比電子有限公司:同時代理國外多個知名品牌晶振系列.日本大真空KDS、愛普生、EPSON、精工、SEIKO、西鐵城、CITIZEN、村田、muRata、TDK、NDK.公司產品有：有源晶振、溫補振蕩器、壓控振蕩器、恒溫晶體、VCXO、TCXO、VC-TCXO、SPXO、OCXO.

本著“顧客至上、質量第一、信譽為本、持續改進”的質量方針,以專業專注為宗旨在、數碼產品等領域中榮獲“中國數碼電子晶振第一家的稱號”,在國內服務數千家高科技企業.

公司所有活動皆遵循環保法規及承諾,作好綠色設計與生產以及污染預防,減少使用危害環境的原物料,積極節約材料資源,降低對整體環境沖擊的影響,實施相關預防矯正、持續改善作業,落實與維護環境保護,響應全球環保運動.自從歐盟頒布各項綠色環保指令（如RoHS）后,世界各國已陸續制定公布相關之法令規章,推動「綠色產品」的發展.泰藝電子為了對環境與人類貢獻一己之力,導入綠色設計之概念,致力生產符合國際綠色環保指令與客戶特殊要求之產品.我們知道,人類的永續發展需要干凈的環境,如果我們產品中的物質會對環境造成污染,影響到人類生存的基本條件,不論產品的功能再先進再齊全,也無法對環境與社會帶來多大的幫助.
