疫情開創了遠程工作和遠程學習的“新常態”，導致數據流量加速增長。網絡基礎設施對維持這一趨勢變得越來越重要，對安裝在數據中心內部的光模塊有著巨大的需求。愛普生一直通過石英晶體振蕩器SG2520系列支持這一點，該系列在2.5 x 2.0 mm的小尺寸中提供低抖動和高穩定性。光學模塊正在向更高的數據速率發展，如400G、800G和更高。這些模塊需要更小的晶體振蕩器來容納更大的DSP。愛普生提供更小的2.0 x 1.6毫米晶體振蕩器，其性能與當前的2.5 x 2.0毫米有源晶振晶體振蕩器相同，如低抖動和高穩定性。憑借這一新產品，愛普生能夠在客戶的設計中實現更靈活的布局，提高設備的性能。愛普生的這些變化符合我們通過技術進步造福社會的承諾。
6G光模塊應用晶振X1G006131000200高穩定性振蕩器

光模塊市場的需求

(1) PAM4

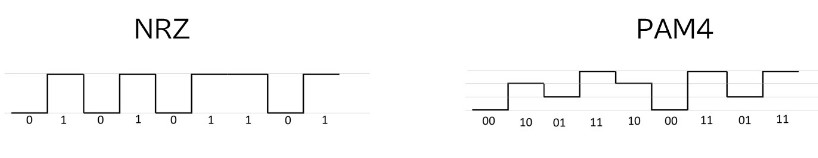

由于高速寬帶網絡的發展，光調制格式正從NRZ向PAM4轉變。PAM4的帶寬是NRZ的兩倍

PAM4要求低抖動，因?yàn)樾盘?hào)電平小于NRZ，難以保證信號檢測精度。可接受的BER需要大約100 fs。小型化光學模塊需要小尺寸和低電流消耗。頻率容差50 x 10-6就足夠了。

(2) 400ZR

400ZR / 800ZR是用于400/800 Gbps高速通信的相干光技術。相干光調制數據，允許更高的數據速率。800ZR現在正致力于定義。

6G光模塊應用晶振X1G006131000200高穩定性振蕩器
DSP內部的DAC/ADC需要極低抖動的采樣時鐘，并且在GHz頻段內處理400/800G信號。為了產生這個時鐘，需要一個高頻、低抖動和高穩定性的SPXO石英貼片晶振。此外，還需要更低的電流消耗和更小的尺寸。愛普生SPXOs提供全部。

愛普生通過SG2016系列提供解決方案

SG2016系列:高穩定性、低抖動晶體振蕩器，尺寸縮小至SG2520的64 %(面積)、54 %(體積)

SG2016系列結合了HFF (*1)晶體芯片和愛普生的內部IC，提供高頻率、高穩定性和低抖動。憑借這些特性，SG2016系列石英晶振最適合800G+光模塊。
(*1) HFF =高頻基波
- PAM4: SG2016EGN/VGN最佳匹配，低抖動、低功耗、小尺寸
- 400ZR: SG2016EHN/VHN最適合，高穩定性20 x 10-6低抖動、低電流消耗、小尺寸
6G光模塊應用晶振X1G006131000200高穩定性振蕩器

應用程序：

光學模塊

(針對網絡設備，路由器，交換機等。)

數據中心

測試和測量設備，工廠自動化

ADC和DAC等高速轉換器

SG2016系列的特點：

1.2.0 x 1.6毫米的小尺寸

從SG2520系列縮小，面積減少64 %，體積減少54 %

6G光模塊應用晶振X1G006131000200高穩定性振蕩器

2.通過愛普生的獨特技術實現高頻率和低抖動

HFF晶體芯片的基本振蕩有助于高頻和低相位抖動特性。

HFF水晶芯片

通過僅光刻處理芯片的振蕩部分以形成厚度僅為幾微米的極薄的倒臺面結構，能夠?qū)崿F(xiàn)高頻基波而不損害晶體芯片的強度。

6G光模塊應用晶振X1G006131000200高穩定性振蕩器

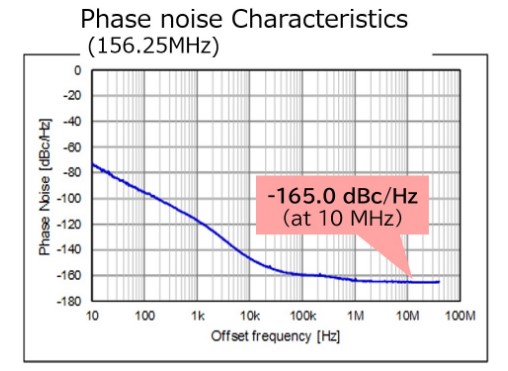

低相位抖動/相位噪聲

用于SPXO的HFF晶體芯片和內部低噪聲IC實現了低相位抖動/相位噪聲特性。

相位抖動:19 fs

- LVDS差分晶振，頻率= 391.77MHz

-偏移頻率:12 kHz至20 MHz

-電源電壓= 3.3 V

6G光模塊應用晶振X1G006131000200高穩定性振蕩器

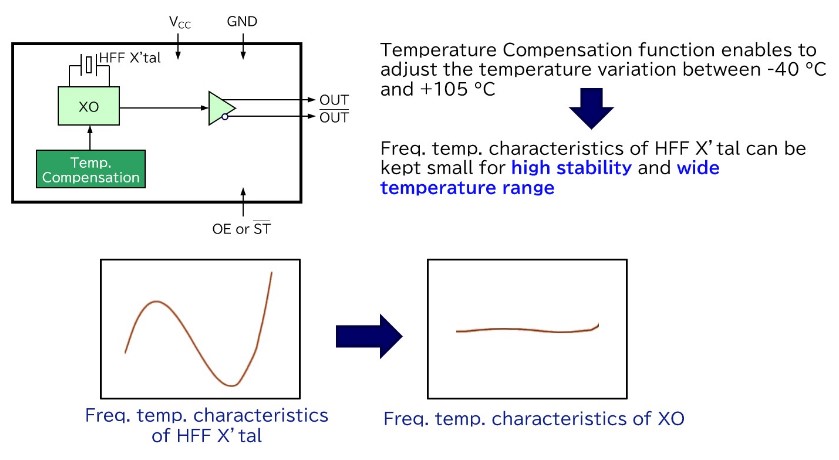

3.即使在高溫下，溫度補償也能提供高穩定性

20-6在+105 ℃下，包括愛普生內部IC的10年老化

貼片晶振	型號	頻率	尺寸	輸出波	電源電壓
X1G006111000200	SG2016VGN	156.250000 MHz	2.00 x 1.60 x 0.73 mm	LVDS	3.135 to 3.465 V
X1G006111000500	SG2016VGN	156.250000 MHz	2.00 x 1.60 x 0.73 mm	LVDS	3.135 to 3.465 V
X1G006121000100	SG2016VHN	156.250000 MHz	2.00 x 1.60 x 0.73 mm	LVDS	3.135 to 3.465 V
X1G006121000300	SG2016VHN	156.250000 MHz	2.00 x 1.60 x 0.73 mm	LVDS	3.135 to 3.465 V
X1G006121000400	SG2016VHN	156.250000 MHz	2.00 x 1.60 x 0.73 mm	LVDS	1.710 to 1.890 V
X1G006121000500	SG2016VHN	156.250000 MHz	2.00 x 1.60 x 0.73 mm	LVDS	1.710 to 1.890 V
X1G006121060100	SG2016VHN	491.520000 MHz	2.00 x 1.60 x 0.73 mm	LVDS	3.135 to 3.465 V
X1G006131000100	SG2016EGN	156.250000 MHz	2.00 x 1.60 x 0.73 mm	LV-PECL	3.135 to 3.465 V
X1G006131000200	SG2016EGN	156.250000 MHz	2.00 x 1.60 x 0.73 mm	LV-PECL	3.135 to 3.465 V
X1G006131000300	SG2016EGN	156.250000 MHz	2.00 x 1.60 x 0.73 mm	LV-PECL	2.375 to 2.625 V
X1G005941000115	SG2520VHN	156.250000MHz	2.50x2.00x0.84mm	LVDS	3.135 to 3.465V
X1G005941000215	SG2520VHN	156.250000MHz	2.50x2.00x0.84mm	LVDS	2.375 to 2.625V
X1G005941000315	SG2520VHN	156.250000MHz	2.50x2.00x0.84mm	LVDS	1.710 to 1.890V
X1G005941000415	SG2520VHN	156.250000MHz	2.50x2.00x0.84mm	LVDS	1.710 to 1.890V
X1G005941000515	SG2520VHN	156.250000MHz	2.50x2.00x0.84mm	LVDS	3.135 to 3.465V
X1G005941000615	SG2520VHN	155.520000MHz	進口晶振	LVDS	3.135 to 3.465V
X1G005941000715	SG2520VHN	156.250000MHz	2.50x2.00x0.84mm	LVDS	1.710 to 1.890V
X1G005941000815	SG2520VHN	174.703000MHz	2.50x2.00x0.84mm	LVDS	2.375 to 2.625V
X1G005941000915	SG2520VHN	156.250000MHz	2.50x2.00x0.84mm	LVDS	2.375 to 2.625V
X1G005941001015	SG2520VHN	156.250000MHz	2.50x2.00x0.84mm	LVDS	3.135 to 3.465V
X1G005941001115	SG2520VHN	156.250000MHz	2.50x2.00x0.84mm	LVDS	1.710 to 1.890V
X1G005901000215	SG2520VGN	156.250000MHz	2.50x2.00x0.84mm	LVDS	1.710 to 1.890V
X1G005901000315	SG2520VGN	156.250000MHz	2.50x2.00x0.84mm	LVDS	2.375 to 2.625V
X1G005901000415	SG2520VGN	156.250000MHz	2.50x2.00x0.84mm	LVDS	3.135 to 3.465V
X1G005901000615	SG2520VGN	156.250000MHz	2.50x2.00x0.84mm	LVDS	2.375 to 2.625V
X1G005901000715	SG2520VGN	156.250000MHz	2.50x2.00x0.84mm	LVDS	1.710 to 1.890V
X1G005901000815	SG2520VGN	156.250000MHz	2.50x2.00x0.84mm	LVDS	2.375 to 2.625V
X1G005881000100	SG2520EGN	156.250000MHz	2.50x2.00x0.84mm	LV-PECL	3.135 to 3.465V
X1G005881000200	SG2520EGN	156.250000MHz	2.50x2.00x0.84mm	LV-PECL	3.135 to 3.465V
X1G005881000300	SG2520EGN	156.250000MHz	2.50x2.00x0.84mm	LV-PECL	2.375 to 2.625V
X1G005881000500	SG2520EGN	156.250000MHz	2.50x2.00x0.84mm	LV-PECL	3.135 to 3.465V
